Ma 205Rallye 1991 (GrA)

[jean-luc13]

Nouvelle pièce commandée :

Carter cloisonné PTS, l'avant dernier encore disponible !
Suite à mon soucis moteur de cet été, j'avais un doute sur mon ancien cloisonnement, tout le monde m'a recommandé ce modèle à clapets donc autant assurer le coup sur le moteur "evo 2"!

[jean-luc13]

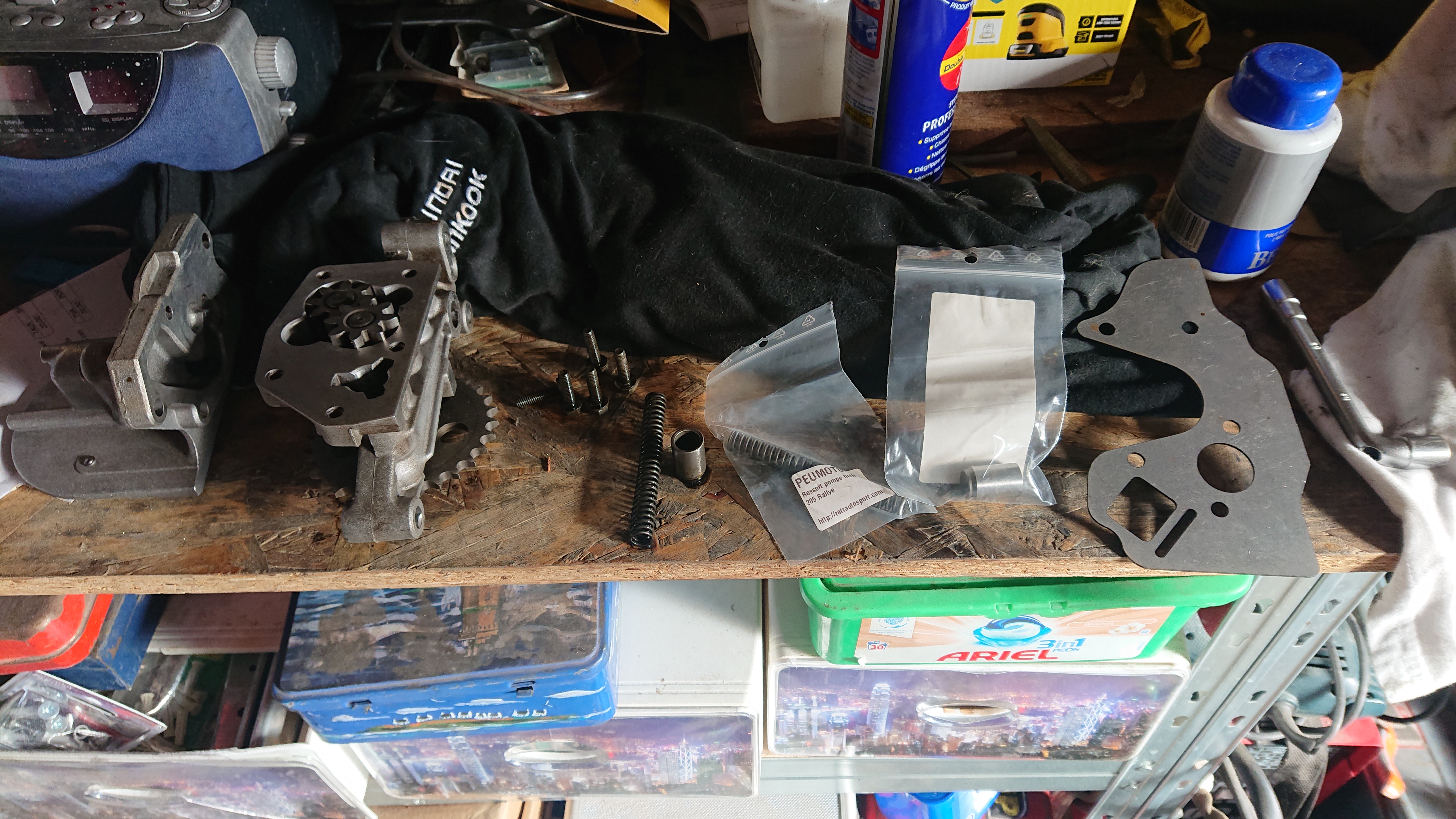

Hier, contrôle et modification de la pompe à huile:

Mise en place de la plaque anti dejaugeage :

Montage "à blanc" de la pompe pour vérifier que rien ne gêne :

Et pose du carter (qui a déjà l'emplacement pour la sonde de température d'huile , ça m'évitera d'avoir à le modifier) :

Ensuite, j'ai attaqué la pose du vilo pour pouvoir mesurer les jeux et vérifier que rien ne touche nulle part :

[olivF2000]

Je ne connaissais pas ce montage de cloison boulonné avec la pompe,ça a l'air pas mal

[jean-luc13]

C'est un vrai carter PTS de 106 Rallye grA.
Il y le même genre de plaque, avec également un clapet, soudée dans le carter

[bob_063]

Je ne connaissais pas non plus cette cloison à fixer directement contre la pompe ….
Tout simple…. Facile à reproduire en plus !
Jean Luc, tu nous as dessiné un patron pour reproduire cette pièce ?

[jean-luc13]

Non, mais je peux le faire, la pompe est sur l'établi
Je peux même scanner la plaque noter les côtes dessus

[Teelck]

Un petit programme de découpe laser là dessus et c’est nickel !!!

[Bebert43]

Nouvelle pièce commandée :

Carter cloisonné PTS, l'avant dernier encore disponible !
Suite à mon soucis moteur de cet été, j'avais un doute sur mon ancien cloisonnement, tout le monde m'a recommandé ce modèle à clapets donc autant assurer le coup sur le moteur "evo 2"!

Le carter d'huile à été usiné pour cette plaque????? je ne vois pas bien sur la photo
C'est juste un guide pour la plaque qui est fixée avec la pompe à huile?

[jean-luc13]

Il y a 2 plaques avec sur chaque un clapet et qui vont de chaque côté de la crépine de pompe à huile:
Une soudée dans le carter et la 2ème vissée sur la pompe

[Bebert43]

c'est logique.....difficile de réfléchir le dimanche matin!!!!!
Pour ceux qu'ils veulent la fabriquer, t'en as des mesures a faire!!!!!!la 2eme plaque et son emplacement
Merci de partager ces photos de pièces spécifiques....

[jean-luc13]

...et ce n'est pas fini: je suis en train de voir pour modifier le carter avec l'excroissance pour augmenter la capacité d'huile comme le vrai PTS de 205 Rallye grA

[XALLOS90]

Cloisonnement indispensable dans une auto de course.
C'est bien de le faire.
Et effectivement si certains peuvent le reproduire c'est encore mieux. Les copains pourront en profiter.

[jean-luc13]

Ma semaine de télétravail est terminée, je suis en congés la semaine prochaine puis en chômage partiel ensuite , je vais pouvoir avancer un peu...

[XALLOS90]

Tu vas pouvoir prendre le temps de bien faire les choses.

Comme d'hab beau boulot ....

[jean-luc13]

Merci Christian

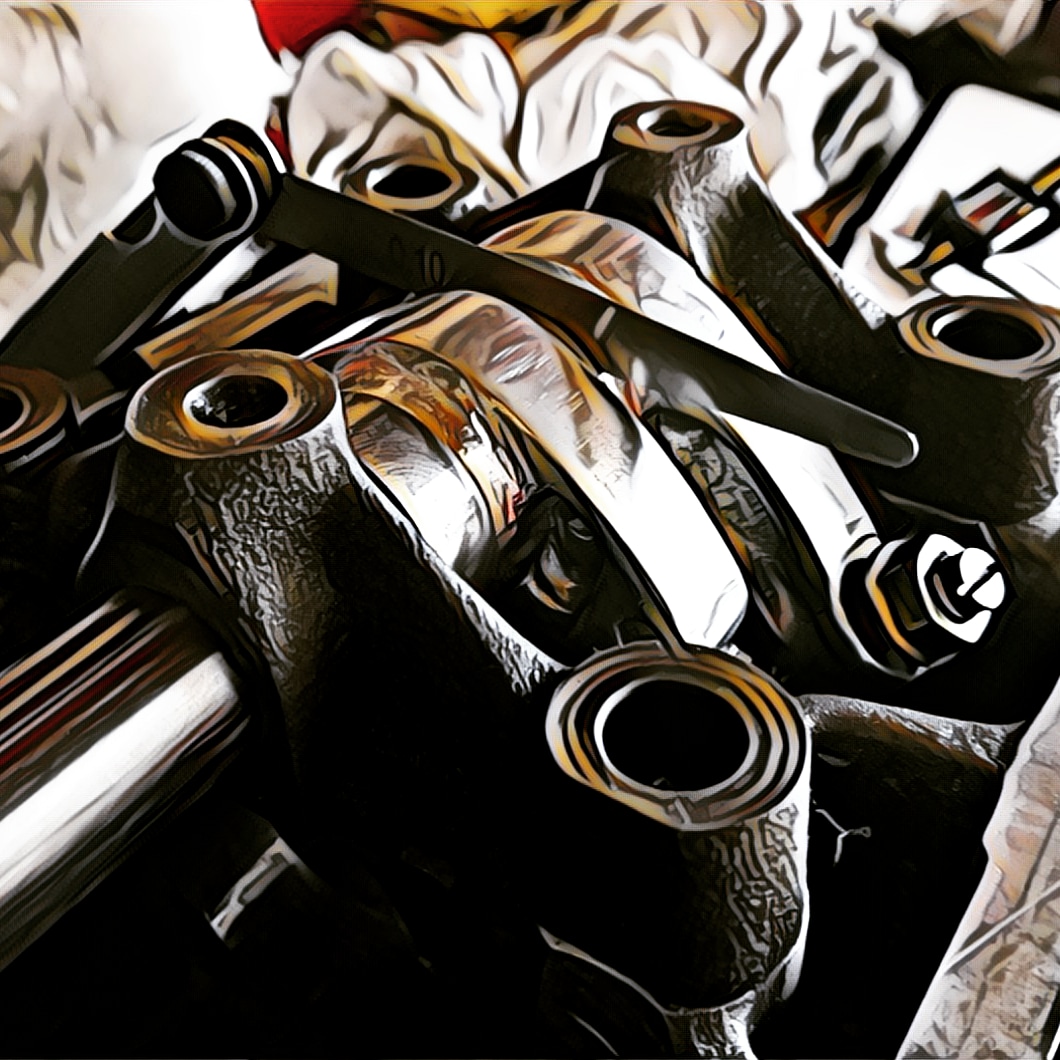

Je viens de finir la rampe de culbuteurs

[vovo]

Merci Christian

Je viens de finir la rampe de culbuteurs



Tu mets ta culasse en vitrine après, car elle est magnifique
