Modif arceau pour Hans

[YANN 62120]

Pas mal les soudures

[ludovic pilote 83]

tu est ok dans tes angles car sa me semble être bas pour tes tubes

belle soudures

[MclPrimo]

tu est ok dans tes angles car sa me semble être bas pour tes tubes

belle soudures

entre 10 et 20°.... là y a 20°...

la diago est prise vachement haute sur la barre de gauche... (surtout par rapport a un sparco qui lui est pris presque tout en bas...)

[jean-luc13]

Et la photo avec les harnais
j'ai opté pour la méthode de l'enroulage autour du tube,ca permet d'enlever les pyton et mousquetons de l'ancien montage et de compenser un peu l'ajout de poids du nouveau tube mais surtout plus simple à réaliser et très bon mécaniquement

il semblerait d'ailleurs que ce soit la seule méthode conforme!


Beau boulôt en tous cas et merci pour les photo, je n'ai plus qu'a faire pareil

François 13, je vais avoir du boulot pour toi!!

[MclPrimo]

Et la photo avec les harnais
j'ai opté pour la méthode de l'enroulage autour du tube,ca permet d'enlever les pyton et mousquetons de l'ancien montage et de compenser un peu l'ajout de poids du nouveau tube mais surtout plus simple à réaliser et très bon mécaniquement

il semblerait d'ailleurs que ce soit la seule méthode conforme!


Beau boulôt en tous cas et merci pour les photo, je n'ai plus qu'a faire pareil

François 13, je vais avoir du boulot pour toi!!

c'est bien ce qu'il me semblait... en plus c'est super vite fait de mettre les harnais comme ça.... les tubes étaient encore un peu chaud et le harnais pilote était déjà installé alors que 2 min avant il avait encore ses boucles pour anneaux.....

[jean-luc13]

Quitte a repeindre une partie de l'arceau, je vais surement aussi faire ajouter un tube entre les 2 pieds principaux d'arceau (en bas) par la même occasion

[ze_king]

très belles les soudures
sinon pour info pour les col de loup (je crois que c'est comme ça qu'on appelle les arrondis^^) tu fais comment ?
tu as une machine spéciale ou autre ? enfin c'est quoi la methode en gros :P

vraiment domage que tu soit pas plus près toi

[MclPrimo]

J'ai un logiciel ALC(à la con) qui s'appelle tubemiter:

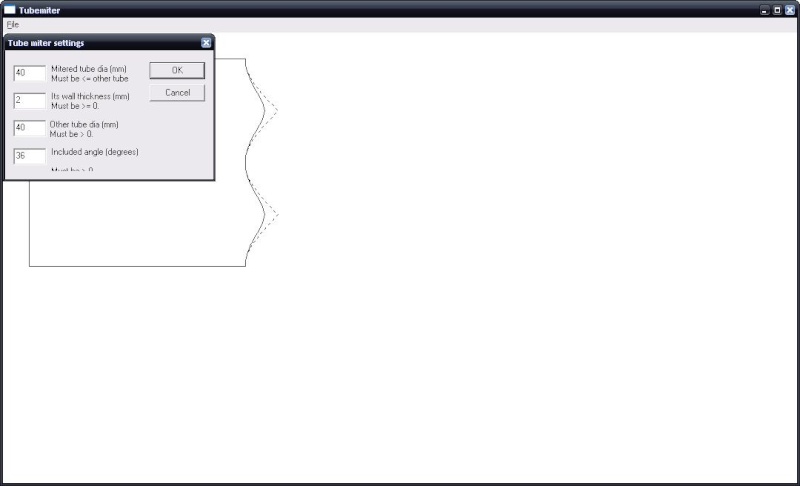

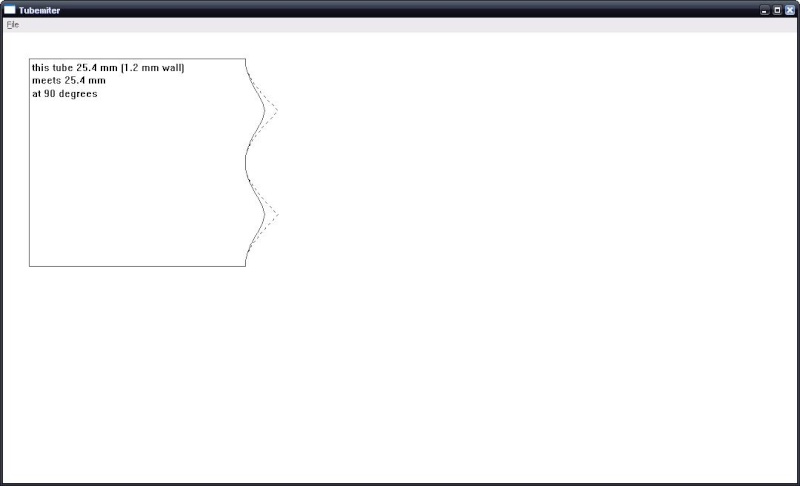

ça ressemble à ça :




Tu règles comme ça :
-Ø du tube de piquage
-son épaisseur
-Ø du tube piqué
-angle du piquage

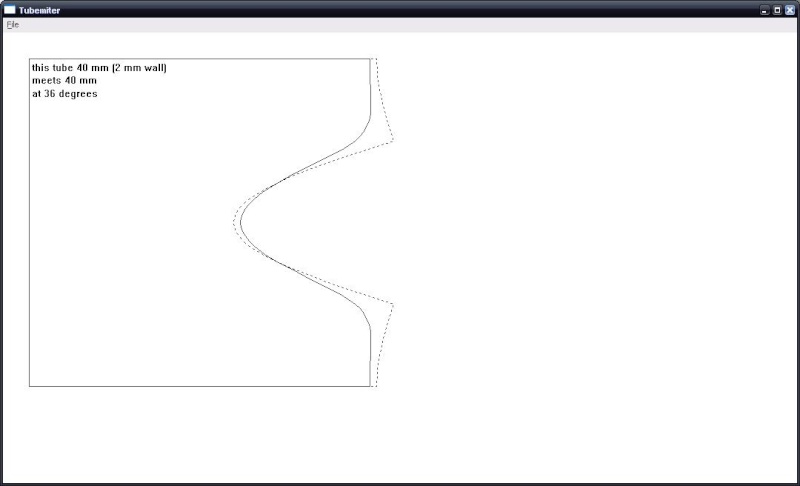

ça donne ton profil extérieur en gras et l'intérieur en fin. (sachant que ce que l'on voit en pointillé sort en gras à l'imprimante...)
(cet exemple est le profil du piquage entre le tube rajouté et la diagonale sur l'arceau d'olivF2000)




Tu découpes avec une paire de ciseaux le profil en gras (pointillé sur le pc, gras sur le papier)
Tu enroules autour de ton tube et ta plus qu'à découper le tube suivant le profil. (par contre, là, même une bonne paire de fiscars ne viendra pas au bout de la découpe du tube...)
Personnellement je fais ça à la disqueuse avec un disque d'épaisseur 1,6mm faut faire ça bien et conserver toutes ses phalanges!!! c'est le plus important...

Si des gens sont intéressés par le logiciel => MP, je l'enverrais par mail...

[MclPrimo]

j'ai mis logiciel ALC parce que quand tu appuis sur files en haut à gauche, il y a comme option :

-Settings
-Print
-Exit



Vous me direz y a besoin de rien d'autre....

[ze_king]

a oué ben cool j'verais avec mon carrossier si il en a besoin ou pas alors :P

[damien]

beau boulot les gars

je vais faire la modif pour ma trapanelle pour la ronde du jura, mais pour l'autre, vu que c'est un arceau matter avec fiche, je n'ai pas le droit de faire ce montage... donc j'attend de voir quelle solution je pourrai prendre

[olivF2000]

merci pour vos com @ludo=> je suis juste au maxi de l'angle ,j'ai recalculé tout à l'heure,séance de trigo , je suis exactement à 22°19' après ca dépends comment je suis dans le baquet ,donc 2° au dessus mais bon ca devrai pas jouer je pense
@Jean-Luc=> si tu as le meme arceau,pour info,l'axe de barre est à 340mm de la surface de la patte du tube

[jean-luc13]

@Jean-Luc=> si tu as le meme arceau,pour info,l'axe de barre est à 340mm de la surface de la patte du tube

Merci, je la mettrai un peu plus haut pour être tranquille

[axfn1]

C'est le logiciel que j'ai utilisé pour faire mon arceau.......... http://blog.ifrance.com/aximages/astuces il y a le lien pour le télecharger.

[Robbi]

beau boulot les gars

je vais faire la modif pour ma trapanelle pour la ronde du jura, mais pour l'autre, vu que c'est un arceau matter avec fiche, je n'ai pas le droit de faire ce montage... donc j'attend de voir quelle solution je pourrai prendre

Ben apparemment si... les arceaux non modifiables le sont uniquement pour la fixation de harnais "HANS"

[jean-luc13]

beau boulot les gars

je vais faire la modif pour ma trapanelle pour la ronde du jura, mais pour l'autre, vu que c'est un arceau matter avec fiche, je n'ai pas le droit de faire ce montage... donc j'attend de voir quelle solution je pourrai prendre

Ben apparemment si... les arceaux non modifiables le sont uniquement pour la fixation de harnais "HANS"

+1
